1 點纏
膠帶必須在線束上纏繞兩圈，纏繞寬度和膠帶寬度相同。如果有其它特殊的規定，分支的中心位置需要點纏。

要求：如工藝文件有定義，纏繞圈數按照工藝文件定義。點纏需包住全部電線（無電線漏在點纏外），膠帶頭緊密貼合不張開,點纏位置，間距，個數須符合工藝文件要求。

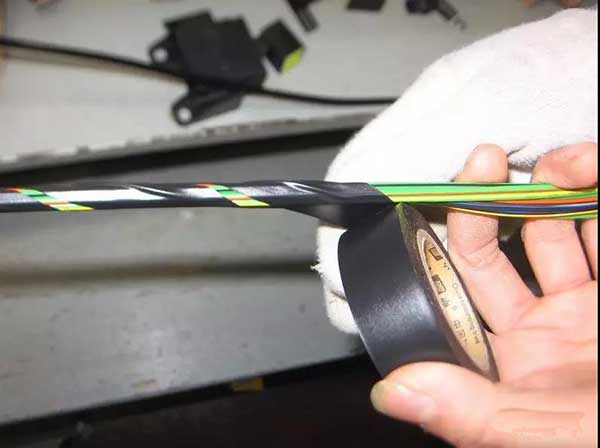

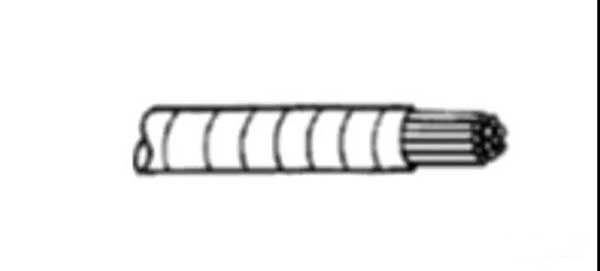

2 間距纏（花纏）

開始纏繞膠帶時，在起點位置按照點纏，然后以大約45度角的方向沿著線束標明的地方螺旋纏繞，最后在終點位置點纏,纏帶收尾末端整齊、無起翹/脫開。在上述的基礎上：a.如果線束支干的直徑小于或者等于膠帶寬度的1/2，間距纏不允許有露線情況；b.如果線束支干的直徑大于膠帶寬度的1/膠帶之間的間距不大于膠帶的自身寬度，以1/2為最佳，間距均勻。（各個行業與OEM的標準會有差異）

3 全纏(密纏)：
纏繞膠帶重疊的部分至少是膠帶寬度的50% ，起始和結束均需點纏2-3圈。在膠帶全纏的區域不允許有任何電線能被看見。纏帶收尾末端整齊、無起翹/脫開。需注意的是，膠帶的拉長長度不得超過40mm。（各個行業與OEM的標準會有差異）
4 交叉纏

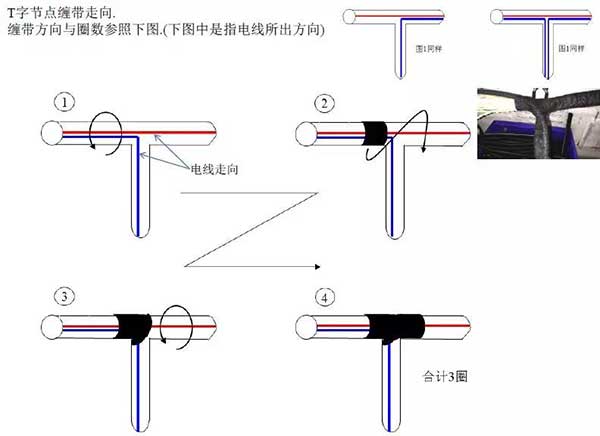

1） T字節點纏繞走向

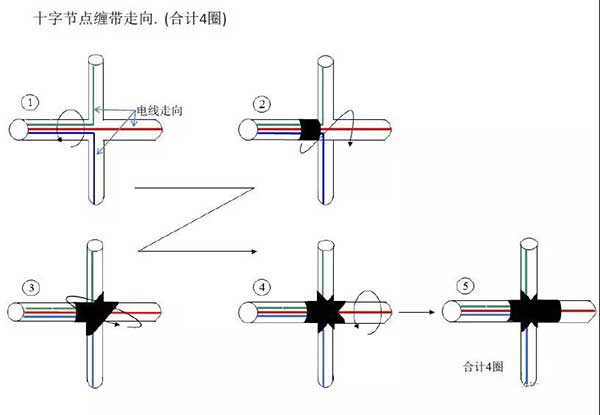

2） 十字節點纏繞走向（合計4圈）

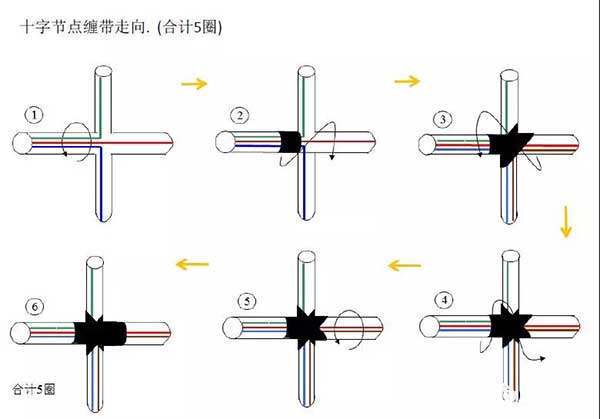

3） 十字節點纏繞走向（合計5圈）

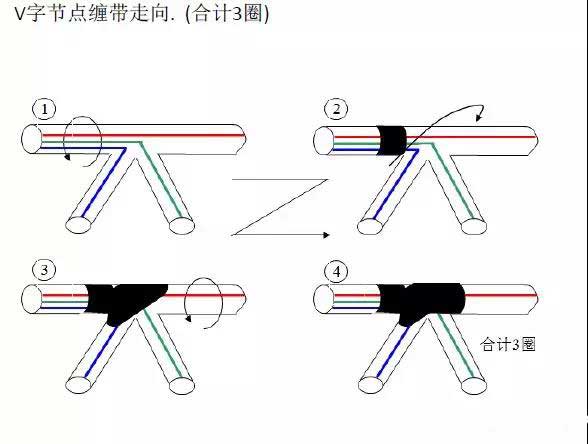

4 ）V字節點纏帶走向（合計3圈）

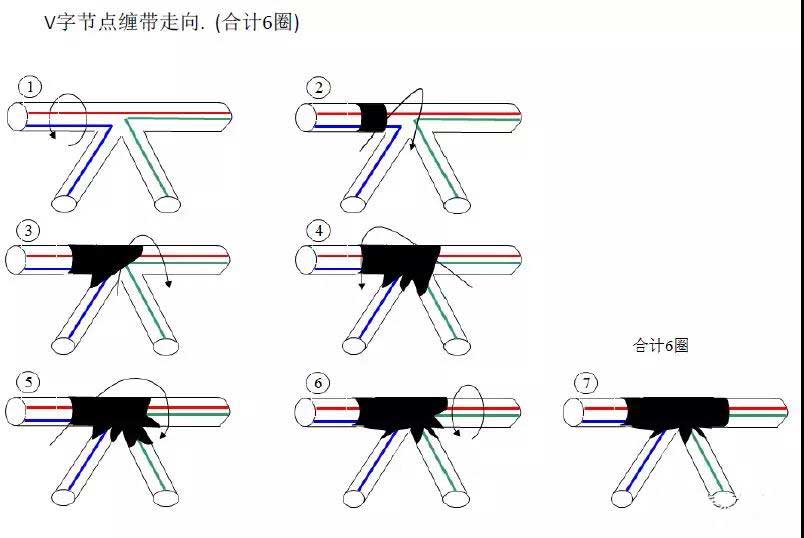

5） V字節點纏帶走向（合計6圈）

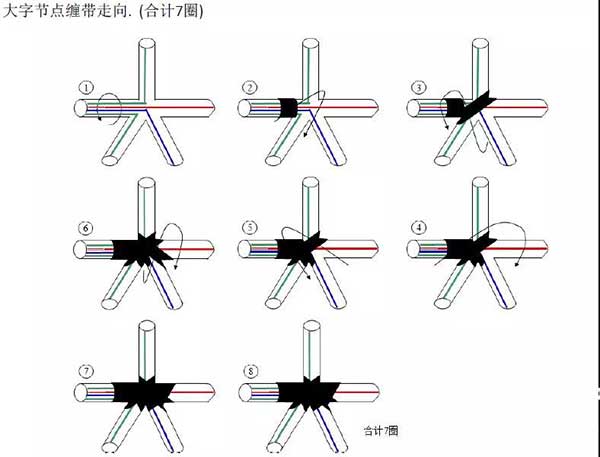

6）大字節點纏帶走向（合計7圈）

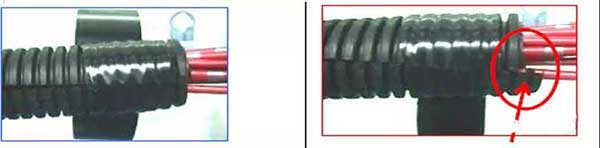

5 波紋管上纏帶

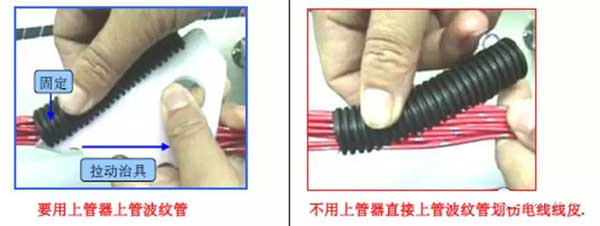

1）使用上管器上開口波紋管

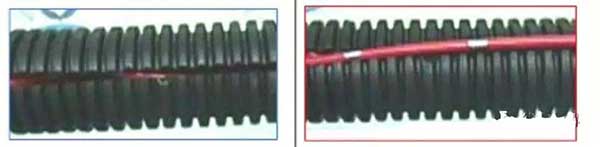

2） 檢查電線有無外露
3）管口要對齊，避免管子長度超差

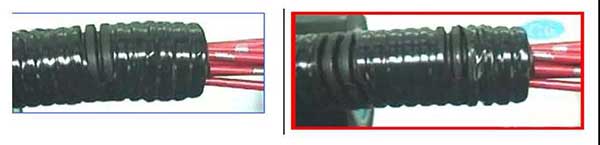

4) 管上間距纏時管邊緣要有一個膠帶寬點纏。否則會使膠布容易脫落。

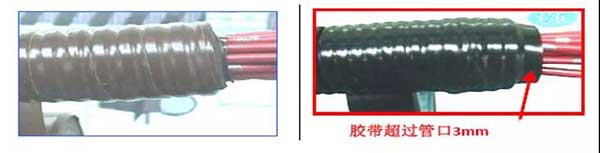

5) 管端不封口時，膠布要平貼膠管口，不超過管邊3mm

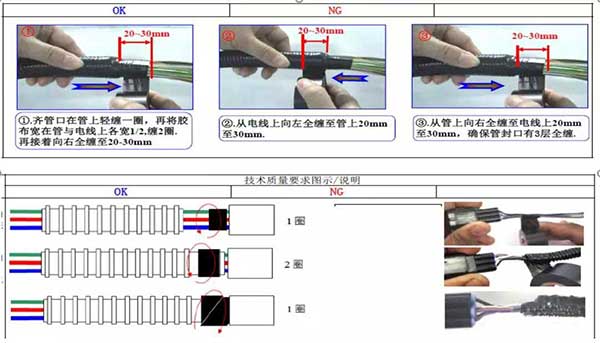

6 波紋管端纏帶

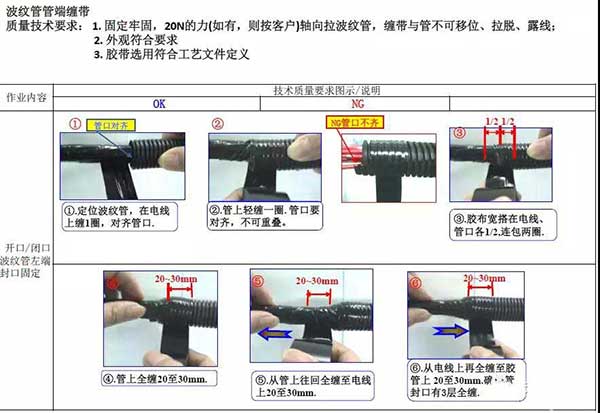

要求固定牢固，20N的力（如有，則按客戶要求）軸向拉波紋管。纏帶與管不可移位，拉脫露線；

1) 開口閉口波紋管左端封口固定
2）開口閉口波紋管右端封口固定

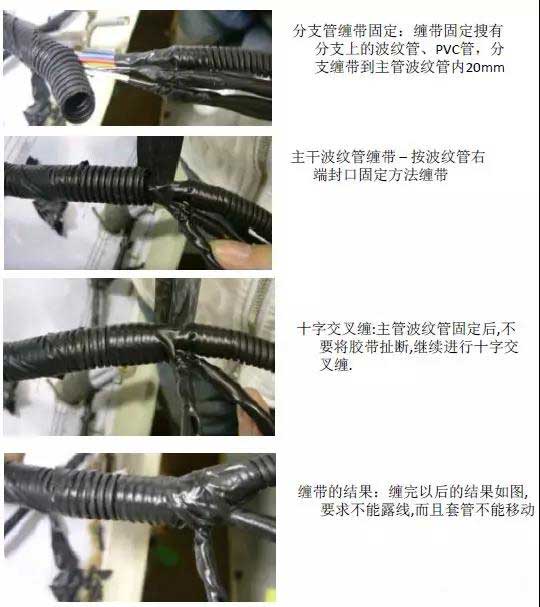

3）管類節點纏帶工藝

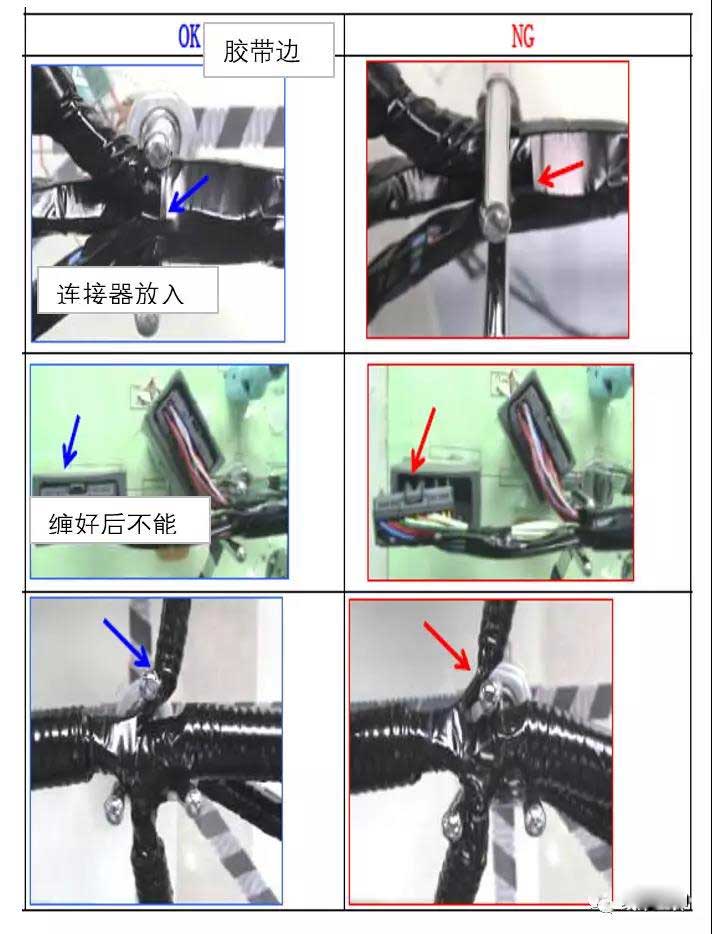

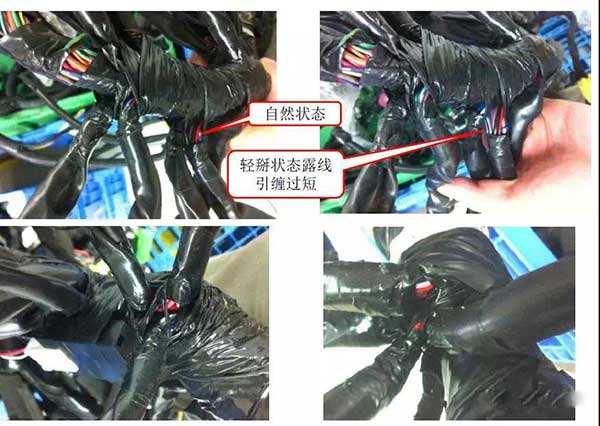

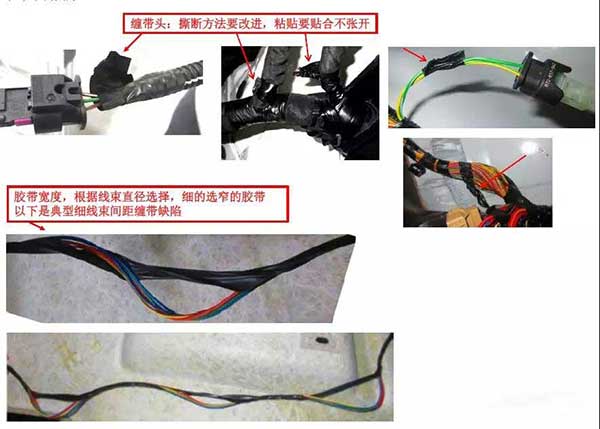

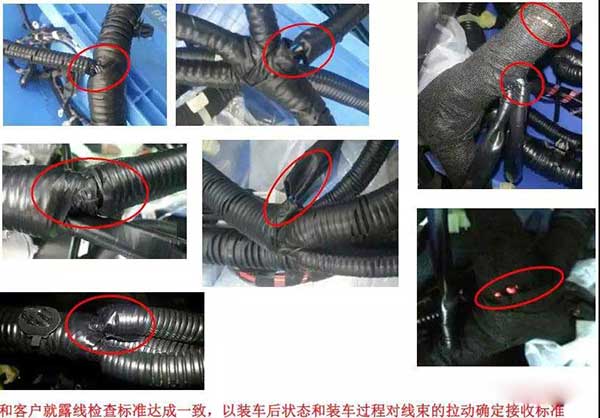

7 纏帶不良圖片

8 其他注意事項：

1 ）分清膠帶類型，識別膠帶規格，不允許用錯膠帶。

2）纏帶前，檢查連接器中有無支路遺漏、端子不到位、連接器損壞、連接器用錯、密封塞脫落、支路交叉、電線打絞等情況。

3 ）一般要求從細小分支開始纏帶，再纏主干。對于細小分支的全纏，膠帶不能拉得太長，不允許反膠和漏線。

4）膠帶纏繞應重疊緊實，表面光滑。

5）全纏膠帶不宜重疊太多，減少膠帶浪費和節省生產時間。間距纏繞應間距均勻。

6） 不得隨意將膠帶亂纏、亂粘，不得浪費膠帶。

7）提出合理化建議,改善當前的纏帶方式或膠帶規格。

8）膠帶將用盡時,應遵守5S原則,拆出剩余膠帶,分別將膠帶和紙環丟入相應的回收桶
